GW型無堵塞管道排污泵產品概述GW型無堵塞管道排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固

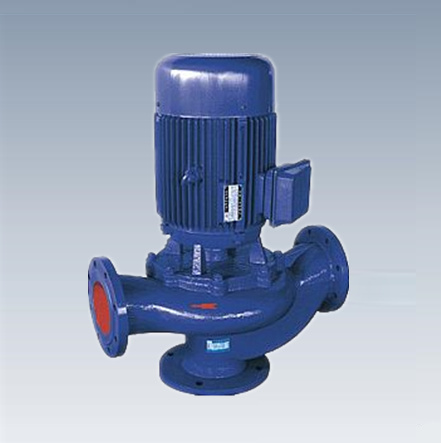

GW型無堵塞管道排污泵產品概述
GW型無堵塞管道排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨果。
該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
GW型無堵塞管道排污泵產品特點
1、泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
3、設計合理，配套電機合理，效率高，噪音低，節能效果顯著。
4、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
5、泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。
6、占地面積小，無需建機房，可節省大量基建費用;在電機風葉端加上防護罩，整機可置于室外工作。
GW型無堵塞管道排污泵型號意義
規格參數
| 序 號 | 型 號 | 口徑 | 流量 | 揚程 | 功率 | 轉速 | 效率 |
| mm | m3/h | m | KW | r/min | % | ||
| 1 | 25 GW8-22-1.1 | 25 | 8 | 22 | 1.1 | 2900 | 38.5 |
| 2 | 32 GW12-15-1.1 | 32 | 12 | 15 | 1.1 | 2900 | 40 |
| 3 | 40 GW15-15-1.5 | 40 | 15 | 15 | 1.5 | 2900 | 45.1 |
| 4 | 40 GW15-30-2.2 | 40 | 15 | 30 | 2.2 | 2900 | 48 |
| 5 | 50 GW20-7-0.75 | 50 | 20 | 7 | 0.75 | 2900 | 54 |
| 6 | 50 GW10-10-0.75 | 50 | 10 | 10 | 0.75 | 2900 | 56 |
| 7 | 50 GW20-15-1.5 | 50 | 20 | 15 | 1.5 | 2900 | 55 |
| 8 | 50 GW15-25-2.2 | 50 | 15 | 25 | 2.2 | 2900 | 56 |
| 9 | 50 GW25-20-2.2 | 50 | 25 | 20 | 2.2 | 2900 | 56 |
| 10 | 50 GW18-30-3 | 50 | 18 | 30 | 3 | 2900 | 58 |
| 11 | 50 GW25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| 12 | 50 GW20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| 13 | 65 GW25-15-2.2 | 65 | 25 | 15 | 2.2 | 2900 | 52 |
| 14 | 65 GW37-13-3 | 65 | 37 | 13 | 3 | 2900 | 55 |
| 15 | 65 GW25-30-4 | 65 | 25 | 30 | 4 | 2900 | 58 |
| 16 | 65 GW30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| 17 | 65 GW35-50-11 | 65 | 35 | 50 | 11 | 2900 | 60 |
| 18 | 65 GW35-60-15 | 65 | 35 | 60 | 15 | 2900 | 63 |
| 19 | 80 GW40-7-2.2 | 80 | 40 | 7 | 2.2 | 1450 | 52 |
| 20 | 80 GW43-13-3 | 80 | 43 | 13 | 3 | 2900 | 50 |
| 21 | 80 GW40-15-4 | 80 | 40 | 15 | 4 | 2900 | 57 |
| 22 | 80 GW65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| 23 | 100 GW80-10-4 | 100 | 80 | 10 | 4 | 1450 | 62 |
| 24 | 100 GW110-10-5.5 | 100 | 110 | 10 | 5.5 | 1450 | 66 |
| 25 | 100 GW100-15-7.5 | 100 | 100 | 15 | 7.5 | 1450 | 67 |
| 26 | 100 GW80-20-7.5 | 100 | 80 | 20 | 7.5 | 1450 | 68 |
| 27 | 100 GW100-25-11 | 100 | 100 | 25 | 11 | 1450 | 65 |
| 28 | 100 GW100-30-15 | 100 | 100 | 30 | 15 | 1450 | 66 |
| 29 | 100 YW100-35-18.5 | 100 | 100 | 35 | 18.5 | 1450 | 65 |
| 30 | 125 GW100-15-11 | 125 | 100 | 15 | 11 | 1450 | 62 |
| 31 | 125 GW130-20-15 | 125 | 130 | 20 | 15 | 1450 | 63 |
| 32 | 150 GW145-9-7.5 | 150 | 145 | 9 | 7.5 | 1450 | 63 |
| 33 | 150 GW180-15-15 | 150 | 180 | 15 | 15 | 1450 | 65 |
| 34 | 150 GW180-20-18.5 | 150 | 180 | 20 | 18.5 | 1450 | 75 |
| 35 | 150 GW180-25-22 | 150 | 180 | 25 | 22 | 1450 | 76 |
| 36 | 150 GW130-30-22 | 150 | 130 | 30 | 22 | 1450 | 75 |
| 37 | 150 GW180-30-30 | 150 | 180 | 30 | 30 | 1450 | 73 |
| 38 | 150 GW200-30-37 | 150 | 200 | 30 | 37 | 1450 | 70 |
| 39 | 150 GW160-45-37 | 150 | 160 | 37 | 37 | 1450 | 70 |
| 40 | 200 GW300-7-11 | 200 | 300 | 7 | 11 | 980 | 73 |
| 41 | 200 GW250-11-15 | 200 | 250 | 11 | 15 | 980 | 74 |
| 42 | 200 GW250-15-18.5 | 200 | 250 | 15 | 18.5 | 1450 | 72 |
| 43 | 200 GW400-10-22 | 200 | 400 | 10 | 22 | 1450 | 76 |
| 44 | 200 GW400-13-30 | 200 | 400 | 13 | 30 | 1450 | 73 |
| 45 | 200 GW300-15-22 | 200 | 300 | 15 | 22 | 1450 | 73 |
| 46 | 200 GW250-22-30 | 200 | 250 | 22 | 30 | 1450 | 71 |
| 47 | 200 GW350-25-37 | 200 | 350 | 25 | 37 | 1450 | 75 |
| 48 | 200 GW400-30-55 | 200 | 400 | 30 | 55 | 1450 | 70 |
| 49 | 250 GW600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| 50 | 250 GW600-12-37 | 250 | 600 | 12 | 37 | 1450 | 78 |
| 51 | 250 GW600-15-55 | 250 | 600 | 15 | 55 | 1450 | 75 |
| 52 | 250 GW600-20-55 | 250 | 600 | 20 | 55 | 1450 | 73 |
| 53 | 300 GW500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| 54 | 300 GW800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| 55 | 300 GW600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| 56 | 300 GW800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| 57 | 300 GW950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| 58 | 300 GW1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| 59 | 350 GW1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| 60 | 350 GW1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| 61 | 350 GW1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| 62 | 350 GW1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| 63 | 350 GW1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| 64 | 400 GW2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| 65 | 400 GW1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| 66 | 400 GW1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| 67 | 400 GW1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| 68 | 400 GW1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| 69 | 500 GW2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| 70 | 500 GW2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| 71 | 500 GW2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| 72 | 500GW2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
應用范圍
GW系列管道式無堵塞排污泵適用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠排水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
安裝方式
(1)安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
(2)安裝時管道重量不應加在水泵上，以免使泵變形。
(3)安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
(4)為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。
(5)安裝后撥動電機封葉，葉輪應無摩擦聲或卡死現象，否則應將泵拆開檢查原因。
注意事項
(1)泵用于吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象。
(2)試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。
(3)進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
(4)起動泵時，需要進行泵排氣，直至有一股平穩液流從排氣孔流出為止，再將排氣螺釘旋緊。
常見問題
(1)電機定子繞組損壞有可能是二相運行或者卡死運行。
(2)水泵流量不足有可能是水泵淤塞，葉輪磨損，轉速不足等原因。
(3)水泵功率過大有可能是超過額定流量使用。
(4)雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。
使用需知
(1)定期檢查泵的性能(如流量、揚程、振動等)而且做好記錄。維修的項目和每次維修間隔時間取決泵的工作條件和泵的運行狀況。
(2)泵進行長期運行后，由于機械磨損，使機組噪音及震動增大時，應停車檢查，必要時更換易損件，
(3)禁止泵在大流量運行時，電機超電流長期運行。
(4)泵輸送介質不能含有空氣或氣體，否則會使泵的流量和揚程不可能準確的測出，同時會產生研磨損壞零件。
(5)泵的吸入管盡量縮短，管路直徑應大于或等于泵的吸入口的直徑，泵的吸入管路的彎曲半徑應做的盡量大。
