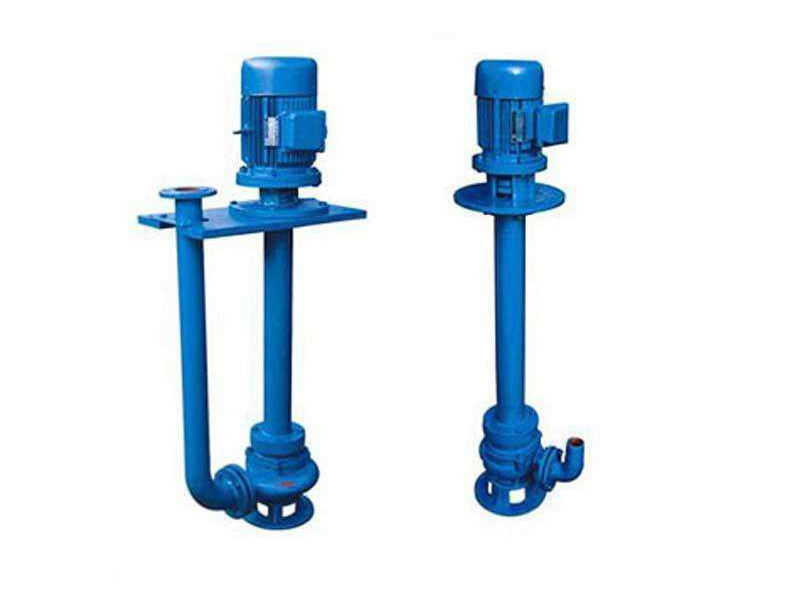

一、YW型無堵塞液下排污泵產品概述YW型無堵塞液下排污泵簡稱液下泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等
一、YW型無堵塞液下排污泵產品概述
YW型無堵塞液下排污泵簡稱液下泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨果。 該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
二、YW型無堵塞液下排污泵產品特點
1.采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2。機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3.整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4、泵結構緊湊，體積小，移動方便，安裝簡單。
5、可配備液位自動控制柜，根據所需的液位變化，自動控制泵的起停，無需專人看管，使用極為方便。
6、排污泵為立式結構，工作時泵體浸在液體中因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達15米。
7、接軸結構先進可靠，泵與電機采用連軸器聯結，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。
8、泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝，適合不同需要。
三、YW型無堵塞液下排污泵主要用途
適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。
四、YW型無堵塞液下排污泵性能參數
| 序號 | 型 號 | 口徑 | 流量 | 揚程 | 功率 | 轉速 | 效率 |
| mm | m3/h | m | KW | r/min | % | ||
| 1 | 25 YW 8-22-1.1 | 25 | 8 | 22 | 1.1 | 2900 | 38.5 |
| 2 | 32 YW 12-15-1.1 | 32 | 12 | 15 | 1.1 | 2900 | 40 |
| 3 | 40 YW 15-15-1.5 | 40 | 15 | 15 | 1.5 | 2900 | 45.1 |
| 4 | 40 YW 15-30-2.2 | 40 | 15 | 30 | 2.2 | 2900 | 48 |
| 5 | 50 YW 20-7-0.75 | 50 | 20 | 7 | 0.75 | 2900 | 54 |
| 6 | 50 YW 10-10-0.75 | 50 | 10 | 10 | 0.75 | 2900 | 56 |
| 7 | 50 YW 20-15-1.5 | 50 | 20 | 15 | 1.5 | 2900 | 55 |
| 8 | 50 YW 15-25-2.2 | 50 | 15 | 25 | 2.2 | 2900 | 56 |
| 9 | 50 YW 25-20-2.2 | 50 | 25 | 20 | 2.2 | 2900 | 56 |
| 10 | 50 YW 18-30-3 | 50 | 18 | 30 | 3 | 2900 | 58 |
| 11 | 50 YW 25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| 12 | 50 YW 20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| 13 | 65 YW 25-15-2.2 | 65 | 25 | 15 | 2.2 | 2900 | 52 |
| 14 | 65 YW 37-13-3 | 65 | 37 | 13 | 3 | 2900 | 55 |
| 15 | 65 YW 25-30-4 | 65 | 25 | 30 | 4 | 2900 | 58 |
| 16 | 65 YW 30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| 17 | 65 YW 35-50-11 | 65 | 35 | 50 | 11 | 2900 | 60 |
| 18 | 65 YW 35-60-15 | 65 | 35 | 60 | 15 | 2900 | 63 |
| 19 | 80 YW 40-7-2.2 | 80 | 40 | 7 | 2.2 | 1450 | 52 |
| 20 | 80 YW 43-13-3 | 80 | 43 | 13 | 3 | 2900 | 50 |
| 21 | 80 YW 40-15-4 | 80 | 40 | 15 | 4 | 2900 | 57 |
| 22 | 80 YW 65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| 23 | 100 YW 80-10-4 | 100 | 80 | 10 | 4 | 1450 | 62 |
| 24 | 100 YW 110-10-5.5 | 100 | 110 | 10 | 5.5 | 1450 | 66 |
| 25 | 100 YW 100-15-7.5 | 100 | 100 | 15 | 7.5 | 1450 | 67 |
| 26 | 100 YW 80-20-7.5 | 100 | 80 | 20 | 7.5 | 1450 | 68 |
| 27 | 100 YW 100-25-11 | 100 | 100 | 25 | 11 | 1450 | 65 |
| 28 | 100 YW 100-30-15 | 100 | 100 | 30 | 15 | 1450 | 66 |
| 29 | 100 YW100-35-18.5 | 100 | 100 | 35 | 18.5 | 1450 | 65 |
| 30 | 125 YW 100-15-11 | 125 | 100 | 15 | 11 | 1450 | 62 |
| 31 | 125 YW 130-20-15 | 125 | 130 | 20 | 15 | 1450 | 63 |
| 32 | 150 YW 145-9-7.5 | 150 | 145 | 9 | 7.5 | 1450 | 63 |
| 33 | 150 YW 180-15-15 | 150 | 180 | 15 | 15 | 1450 | 65 |
| 34 | 150 YW 180-20-18.5 | 150 | 180 | 20 | 18.5 | 1450 | 75 |
| 35 | 150 YW 180-25-22 | 150 | 180 | 25 | 22 | 1450 | 76 |
| 36 | 150 YW 130-30-22 | 150 | 130 | 30 | 22 | 1450 | 75 |
| 37 | 150 YW 180-30-30 | 150 | 180 | 30 | 30 | 1450 | 73 |
| 38 | 150 YW 200-30-37 | 150 | 200 | 30 | 37 | 1450 | 70 |
| 39 | 150 YW 160-45-37 | 150 | 160 | 37 | 37 | 1450 | 70 |
| 40 | 200 YW 300-7-11 | 200 | 300 | 7 | 11 | 980 | 73 |
| 41 | 200 YW 250-11-15 | 200 | 250 | 11 | 15 | 980 | 74 |
| 42 | 200 YW 250-15-18.5 | 200 | 250 | 15 | 18.5 | 1450 | 72 |
| 43 | 200 YW 400-10-22 | 200 | 400 | 10 | 22 | 1450 | 76 |
| 44 | 200 YW 400-13-30 | 200 | 400 | 13 | 30 | 1450 | 73 |
| 45 | 200 YW 300-15-22 | 200 | 300 | 15 | 22 | 1450 | 73 |
| 46 | 200 YW 250-22-30 | 200 | 250 | 22 | 30 | 1450 | 71 |
| 47 | 200 YW 350-25-37 | 200 | 350 | 25 | 37 | 1450 | 75 |
| 48 | 200 YW 400-30-55 | 200 | 400 | 30 | 55 | 1450 | 70 |
| 49 | 250 YW 600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| 50 | 250 YW 600-12-37 | 250 | 600 | 12 | 37 | 1450 | 78 |
| 51 | 250 YW 600-15-55 | 250 | 600 | 15 | 55 | 1450 | 75 |
| 52 | 250 YW 600-20-55 | 250 | 600 | 20 | 55 | 1450 | 73 |
| 53 | 300 YW 500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| 54 | 300 YW 800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| 55 | 300 YW 600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| 56 | 300 YW 800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| 57 | 300 YW 950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| 58 | 300 YW 1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| 59 | 350 YW 1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| 60 | 350 YW 1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| 61 | 350 YW 1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| 62 | 350 YW 1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| 63 | 350 YW 1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| 64 | 400 YW 2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| 65 | 400 YW 1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| 66 | 400 YW 1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| 67 | 400 YW 1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| 68 | 400 YW 1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| 69 | 500 YW 2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| 70 | 500 YW 2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| 71 | 500 YW 2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| 72 | 500 YW 2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
■ YW型無堵塞液下排污泵運用注意事項：
1.泵運用前應細心檢?泵和電機有無損害.檢?緊固件緊固狀況。
2.盤動泵檢?有無磨擦聲.一起檢?泵軸與電機軸同心度.兩聯軸節外圓偏差數不超越0.5mm。
3.接泵出液口之管路.應另設支架.不允許將其分量加于泵體上。
4.水泵在無特殊狀況有必要配備全主動 水泵控制柜.切勿直接掛電網或運用閘刀開關來接通電流.保證水泵正常運轉。
5.不得將水泵長時間處于低揚程狀態下運轉(通常運用揚程不得低于額外揚程的60%).*佳能控制在主張運用揚程規模以內.以防水泵因超載燒壞電機。
■ YW型無堵塞液下排污泵運用說明：
起動：
1、實驗起動，查看電機轉向和泵需求是不是一致。
2、封閉出口管路上的閥門和壓力表。
3、起動電機，并開后壓力表，漸漸翻開出口管路閥門到所需方位，.直至正常運轉。
泊車：
1、漸漸封閉出口閘閥，中止電動機，封閉壓力表.
2、長時間泊車時，應將泵卸下，請理重裝，妥善保管。
拆開：
1、封閉出液管閥門，卸掉法蘭上的聯合螺栓。
2、松開電機座和聯接端蓋螺栓，卸掉電機。
3、松開基礎上固定泵的螺栓，將泵取出，以清水沖刷，為防氧化。
4、拆下底座，泵體和出液管，松開葉輪螺母，取出葉輪。
5、拆下油室，機械密封，拆下加長管，軸承座，取出加長軸。
YW型無堵塞液下排污泵性能參數
| 序號 | 型 號 | 口徑 | 流量 | 揚程 | 功率 | 轉速 | 效率 |
| mm | m3/h | m | KW | r/min | % | ||
| 1 | 25 YW 8-22-1.1 | 25 | 8 | 22 | 1.1 | 2900 | 38.5 |
| 2 | 32 YW 12-15-1.1 | 32 | 12 | 15 | 1.1 | 2900 | 40 |
| 3 | 40 YW 15-15-1.5 | 40 | 15 | 15 | 1.5 | 2900 | 45.1 |
| 4 | 40 YW 15-30-2.2 | 40 | 15 | 30 | 2.2 | 2900 | 48 |
| 5 | 50 YW 20-7-0.75 | 50 | 20 | 7 | 0.75 | 2900 | 54 |
| 6 | 50 YW 10-10-0.75 | 50 | 10 | 10 | 0.75 | 2900 | 56 |
| 7 | 50 YW 20-15-1.5 | 50 | 20 | 15 | 1.5 | 2900 | 55 |
| 8 | 50 YW 15-25-2.2 | 50 | 15 | 25 | 2.2 | 2900 | 56 |
| 9 | 50 YW 25-20-2.2 | 50 | 25 | 20 | 2.2 | 2900 | 56 |
| 10 | 50 YW 18-30-3 | 50 | 18 | 30 | 3 | 2900 | 58 |
| 11 | 50 YW 25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| 12 | 50 YW 20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| 13 | 65 YW 25-15-2.2 | 65 | 25 | 15 | 2.2 | 2900 | 52 |
| 14 | 65 YW 37-13-3 | 65 | 37 | 13 | 3 | 2900 | 55 |
| 15 | 65 YW 25-30-4 | 65 | 25 | 30 | 4 | 2900 | 58 |
| 16 | 65 YW 30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| 17 | 65 YW 35-50-11 | 65 | 35 | 50 | 11 | 2900 | 60 |
| 18 | 65 YW 35-60-15 | 65 | 35 | 60 | 15 | 2900 | 63 |
| 19 | 80 YW 40-7-2.2 | 80 | 40 | 7 | 2.2 | 1450 | 52 |
| 20 | 80 YW 43-13-3 | 80 | 43 | 13 | 3 | 2900 | 50 |
| 21 | 80 YW 40-15-4 | 80 | 40 | 15 | 4 | 2900 | 57 |
| 22 | 80 YW 65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| 23 | 100 YW 80-10-4 | 100 | 80 | 10 | 4 | 1450 | 62 |
| 24 | 100 YW 110-10-5.5 | 100 | 110 | 10 | 5.5 | 1450 | 66 |
| 25 | 100 YW 100-15-7.5 | 100 | 100 | 15 | 7.5 | 1450 | 67 |
| 26 | 100 YW 80-20-7.5 | 100 | 80 | 20 | 7.5 | 1450 | 68 |
| 27 | 100 YW 100-25-11 | 100 | 100 | 25 | 11 | 1450 | 65 |
| 28 | 100 YW 100-30-15 | 100 | 100 | 30 | 15 | 1450 | 66 |
| 29 | 100 YW100-35-18.5 | 100 | 100 | 35 | 18.5 | 1450 | 65 |
| 30 | 125 YW 100-15-11 | 125 | 100 | 15 | 11 | 1450 | 62 |
| 31 | 125 YW 130-20-15 | 125 | 130 | 20 | 15 | 1450 | 63 |
| 32 | 150 YW 145-9-7.5 | 150 | 145 | 9 | 7.5 | 1450 | 63 |
| 33 | 150 YW 180-15-15 | 150 | 180 | 15 | 15 | 1450 | 65 |
| 34 | 150 YW 180-20-18.5 | 150 | 180 | 20 | 18.5 | 1450 | 75 |
| 35 | 150 YW 180-25-22 | 150 | 180 | 25 | 22 | 1450 | 76 |
| 36 | 150 YW 130-30-22 | 150 | 130 | 30 | 22 | 1450 | 75 |
| 37 | 150 YW 180-30-30 | 150 | 180 | 30 | 30 | 1450 | 73 |
| 38 | 150 YW 200-30-37 | 150 | 200 | 30 | 37 | 1450 | 70 |
| 39 | 150 YW 160-45-37 | 150 | 160 | 37 | 37 | 1450 | 70 |
| 40 | 200 YW 300-7-11 | 200 | 300 | 7 | 11 | 980 | 73 |
| 41 | 200 YW 250-11-15 | 200 | 250 | 11 | 15 | 980 | 74 |
| 42 | 200 YW 250-15-18.5 | 200 | 250 | 15 | 18.5 | 1450 | 72 |
| 43 | 200 YW 400-10-22 | 200 | 400 | 10 | 22 | 1450 | 76 |
| 44 | 200 YW 400-13-30 | 200 | 400 | 13 | 30 | 1450 | 73 |
| 45 | 200 YW 300-15-22 | 200 | 300 | 15 | 22 | 1450 | 73 |
| 46 | 200 YW 250-22-30 | 200 | 250 | 22 | 30 | 1450 | 71 |
| 47 | 200 YW 350-25-37 | 200 | 350 | 25 | 37 | 1450 | 75 |
| 48 | 200 YW 400-30-55 | 200 | 400 | 30 | 55 | 1450 | 70 |
| 49 | 250 YW 600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| 50 | 250 YW 600-12-37 | 250 | 600 | 12 | 37 | 1450 | 78 |
| 51 | 250 YW 600-15-55 | 250 | 600 | 15 | 55 | 1450 | 75 |
| 52 | 250 YW 600-20-55 | 250 | 600 | 20 | 55 | 1450 | 73 |
| 53 | 300 YW 500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| 54 | 300 YW 800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| 55 | 300 YW 600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| 56 | 300 YW 800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| 57 | 300 YW 950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| 58 | 300 YW 1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| 59 | 350 YW 1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| 60 | 350 YW 1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| 61 | 350 YW 1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| 62 | 350 YW 1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| 63 | 350 YW 1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| 64 | 400 YW 2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| 65 | 400 YW 1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| 66 | 400 YW 1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| 67 | 400 YW 1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| 68 | 400 YW 1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| 69 | 500 YW 2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| 70 | 500 YW 2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| 71 | 500 YW 2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| 72 | 500 YW 2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
